陶瓷階梯環作用

發布日期：2024-11-22 來源：點擊：

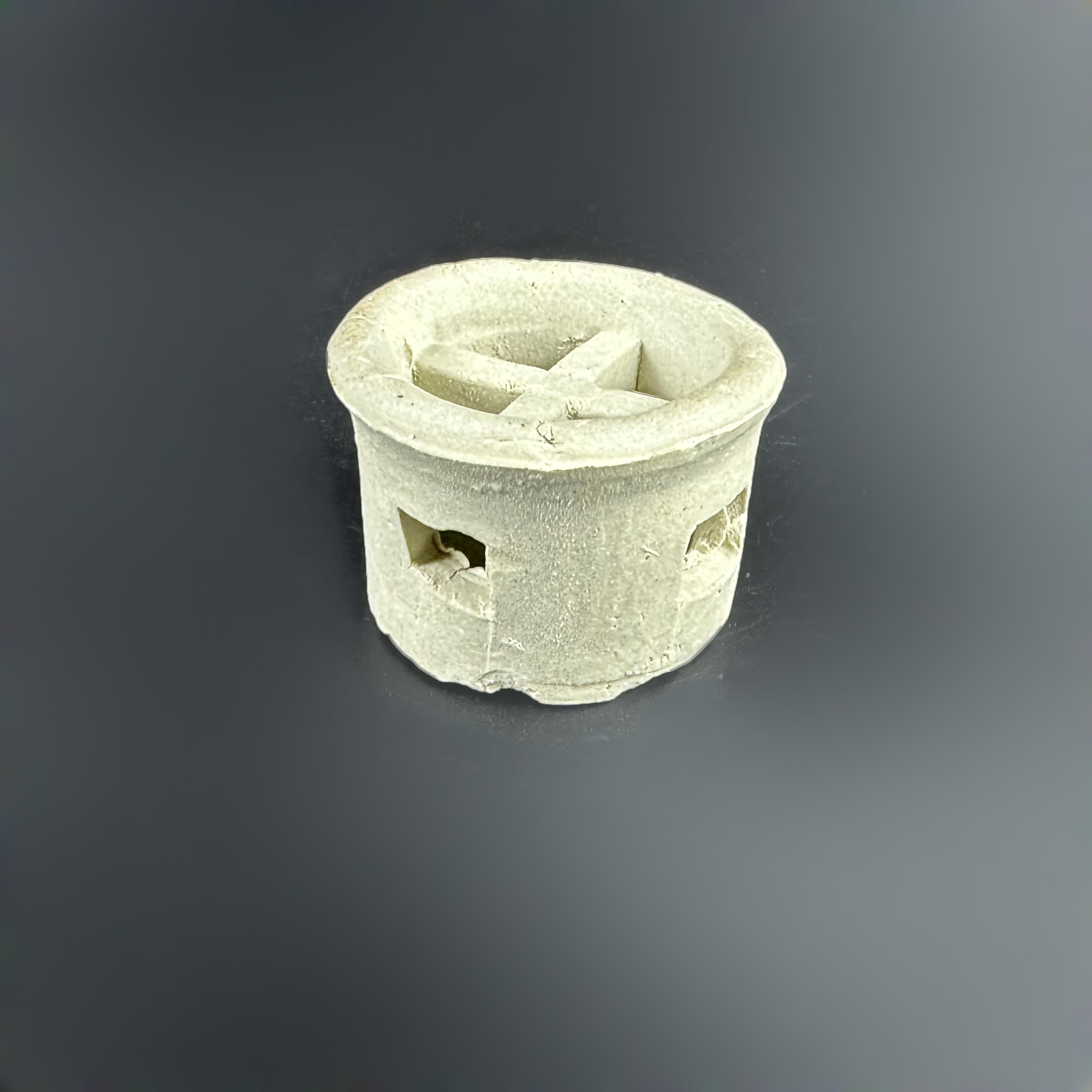

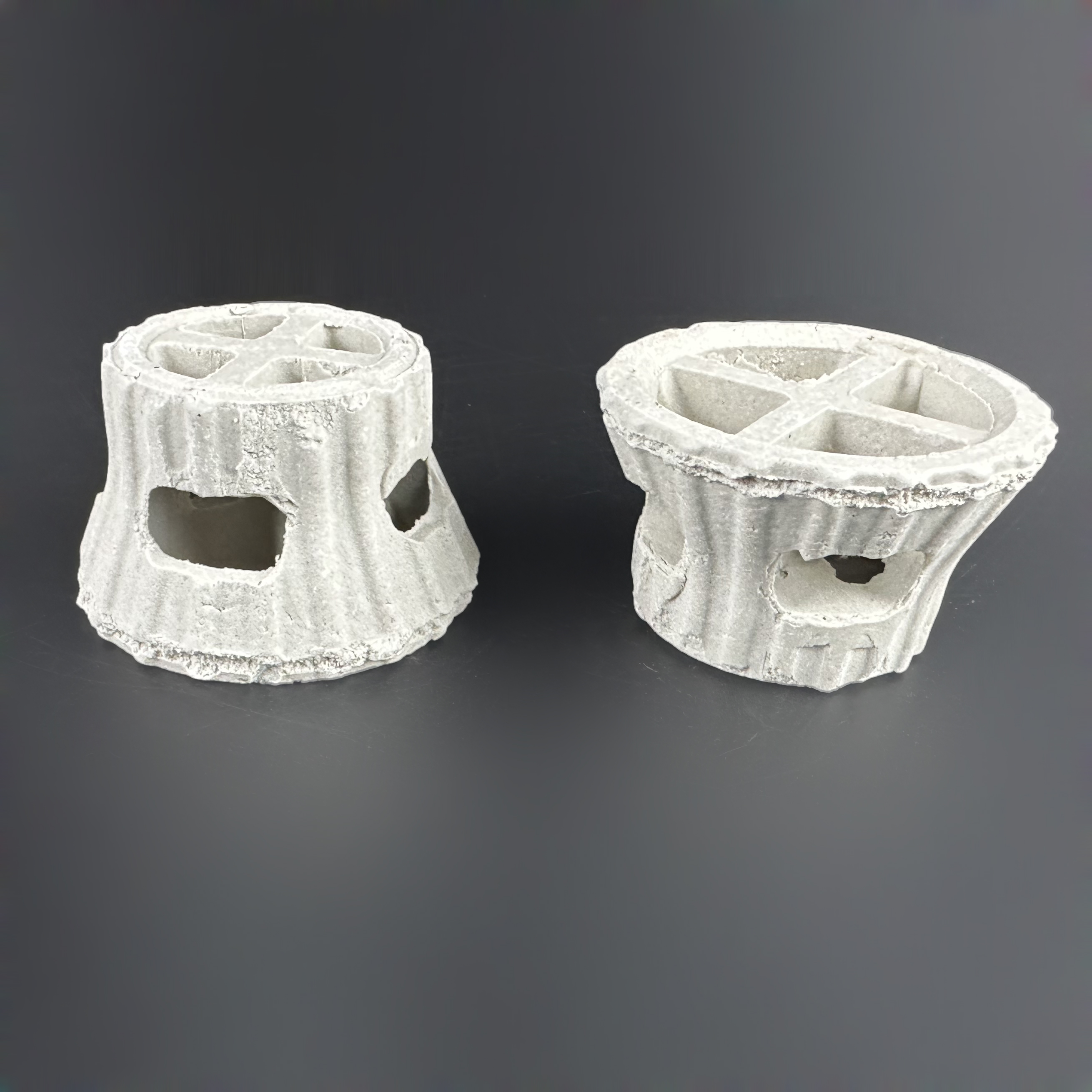

陶瓷階梯環是一種新型高效能環形開孔填料，它的高度約為直徑的一半，環的一邊有錐形翻邊，環壁上均勻分布有四個高孔，獨特的結構設計，使填料在堆疊時，以點接觸為主，不但增加了填料的空隙率，減少氣流阻力，而且大大改善填料層內氣液分布性能。此環外形一端為1/2高的原拉西環或鮑爾環，另一端為填料高度約1/5的喇叭口，中心有兩層十字形的翅片，上、下兩層翅片交錯成45°角，適用于二氧化碳脫氣塔，合成塔填料。


1 (24).jpg

1 (29).jpg

階梯環填料是在鮑爾環的基礎上發展起來的一種環狀亂堆填料，它在結構上吸取鮑爾環的優點，克服其缺點，并進行了改進；階梯環它的高約為直徑的一半，在圓環一端增加一個喇叭形擴大口，這種填料由于形狀不對稱的特點，在填料床層內減少了填料環的相互重疊，增大了空隙率，同時使填料的表面得以充分利用，因此具有壓降低，提高傳質效率及通量大的優點。下邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。

由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，分離效率大大提高。
